AL6XN проти 254 SMO



AL-6XN проти . 254 SMO: Основна відмінність полягає у вмісті нікелю; AL-6XN містить 23,5%–25,5% нікелю, тоді як 254 SMO містить 17,5%–18,5%. AL-6XN забезпечує чудову стійкість до хлоридного корозійного розтріскування та дещо вищі значення PREN (приблизно 46 порівняно з 43). 254 SMO містить навмисне додавання міді (0,5%–1,0%) для підвищення стійкості до зменшення кислотної корозії та має нижчу ціну.



Посібник з вибору AL-6XN проти . 254 SMO

Вимога	Рекомендований матеріал	Причина
Теплообмінник морської води (більше або дорівнює 40 градусам)	AL-6XN	Вищий PREN (~46 проти 43) і більший Ni стійкі до хлориду SCC
Десульфурація димових газів (ДДГ)	254 SMO	Додавання Cu покращує зниження кислотостійкості; економно-
Офшорна платформа пожежна вода / охолодження	AL-6XN	Чудова стійкість до щілинної корозії фланців і прокладок
Корпус опріснювальної RO мембрани	AL-6XN	Вищий рейтинг тиску + запас SCC у концентрованому розсолі
Відбілювання целюлози (середовище ClO₂)	254 SMO	Перевірений послужний список; економічна перевага над AL-6XN
Проект з-обмеженим бюджетом (менше або дорівнює 35 градусам морської води)	254 SMO	Адекватна продуктивність при нижчій вартості на 10–15%.
High-temperature service (>400 градусів)	AL-6XN	ASME-схвалено до 427 градусів проти ~400 градусів для 254 SMO
Європейський ринковий проект (стандарт EN)	254 SMO	Має позначення EN 1.4547; AL-6XN лише для ASTM
Посудина під тиском (марка ASME VIII)	Або	Обидва ASME-перераховані; AL-6XN має більш високу допустиму напругу
Несхоже зварювання нікелевих сплавів	AL-6XN	Вища основа Ni більше відповідає наповнювачу-нікелевому сплаву

Зв'язатися зараз





Менеджер із закупівель опріснювальної установки на Близькому Сході одного разу запитав: «І AL-6XN, і 254 SMO — це 6-молібденова супераустенітна нержавіюча сталь. Специфікації виглядають майже ідентично. Чому одна коштує на 10% дорожче, і чи це насправді має значення для мого проекту?»



На папері AL-6XN (UNS N08367) і 254 SMO (UNS S31254) виглядають як близнюки: обидва мають ~20% хрому, ~6% молібдену, ~0,2% азоту та PREN вище 40. Багато постачальників скажуть вам, що вони «взаємозамінні». Вони не є.





Критична різниця полягає у вмісті нікелю: AL-6XN містить 23,5–25,5% нікелю проти 254 SMO 17,5–18,5%. Розрив у шість-відсотків-пунктів створює каскад відмінностей у продуктивності - стійкість до корозії під напругою, стійкість до щілинної корозії, температурні обмеження та навіть довгострокову доступність на європейському ринку.



Оберіть неправильно, і наслідки варіюються від прискореного пітінгу в теплообмінниках з морською водою до розтріскування хлоридної корозії під напругою у внутрішніх елементах скрубера FGD -, що коштує 5–10-кратної різниці в ціні матеріалу в разі незапланованих зупинок.





AL-6XN і 254 SMO є обома 6-молібденовими супераустенітними нержавіючими сталями — сімейством сконструйованих, щоб подолати розрив між стандартним 316L і дорогими нікелевими сплавами, такими як C-276. Вони досягають значень PREN вище 40, підштовхуючи молібден і азот до межі, яку може вмістити однофазна аустенітна структура.



AL-6XN (UNS N08367)

• Торгова назва: AL-6XN® (зареєстрована торгова марка ATI Allegheny Ludlum)
• Номер UNS: N08367
• Стандарти: ASTM A240, A312, A479, B688 (плита), B676 (зварна труба),В675 (труба безшовна), В564 (поковки)
• Позначення EN: Не вказано в системі EN (лише -ASTM)
• Ключовий хімічний склад: 20,5% Cr – 24% Ni – 6,3% Mo – 0,22% N
• Загальні форми: пластини, листи, безшовні труби, зварні труби, прутки, фітинги, фланці, поковки
• Розробник: Allegheny Ludlum (нині ATI), розроблений на початку 1970-х років, комерційно запущений у 1984 році
• Позиція на ринку: домінуючий у Північній Америці; широко описано в ASME{0}}посудинах під тиском і ядерних програмах



254 SMO (UNS S31254)

• Торгова назва: 254 SMO® (зареєстрована торгова марка Outokumpu Stainless)
• Номер UNS:S31254
• Стандарти: ASTM A240, A312, A182 (клас F44), A269, A249, A813, A814; EN 1.4547
• Позначення EN: 1.4547 (X1CrNiMoCuN 20-18-6) - повністю вказано в європейських стандартах
• Ключовий хімічний склад: 20% Cr – 18% Ni – 6,1% Mo – 0,20% N – 0,7% Cu
• Загальні форми: плита, лист (рулон шириною до 2 м), безшовна труба, зварна труба, пруток, фітинги, фланці, поковки
• Розробник: Avesta Jernverk (тепер Outokumpu), Швеція, розроблено в 1970-х роках, комерційно запущено в 1982 році
• Позиція на ринку: домінуюче місце в Європі та Азії; віддають перевагу в ДДГ та опріснюванні в усьому світі





елемент	AL-6XN (N08367) %	254 SMO (S31254) %	Вплив на продуктивність
Карбон (C)	Менше або дорівнює 0,030	Менше або дорівнює 0,020	254 SMO нижчий C знижує ризик сенсибілізації
Хром (Cr)	20.0–22.0	19.5–20.5	AL-6XN трохи вище Cr → більш стабільна пасивна плівка
Нікель (Ni)	23.5–25.5	17.5–18.5	КЛЮЧ: AL-6XN на 6% більше Ni покращує стійкість до SCC
Молібден (Mo)	6.0–7.0	6.0–6.5	AL-6XN вищий діапазон Mo → трохи кращий пітинг
Азот (N)	0.18–0.25	0.18–0.22	Обидва використовують N для міцності + питтинг
мідь (Cu)	Менше або дорівнює 0,75 (залишок)	0.50–1.00	254 SMO Cu покращує кислотостійкість
Марганець (Mn)	Менше або дорівнює 2,00	Менше або дорівнює 1,00	AL-6XN з високим вмістом Mn сприяє гарячій обробці
Кремній (Si)	Менше або дорівнює 1,00	Менше або дорівнює 0,80	Низький рівень Si у 254 SMO трохи покращує зварюваність
Фосфор (P)	Менше або дорівнює 0,040	Менше або дорівнює 0,030	254 SMO tighter P зменшує утворення гарячих тріщин
Сірка (S)	Менше або дорівнює 0,030	Менше або дорівнює 0,010	254 SMO ultra-low S покращує здатність до зварювання/полірування
Залізо (Fe)	Баланс	Баланс	Базова матриця для обох



Чому різниця в нікелі найважливіша?

Різниця між нікелем у 6-відсоткових пунктів (24% проти 18%) є єдиною найважливішою відмінністю складу. Нікель виконує три важливі функції в супераустенітній нержавіючій сталі:

1. Стабілізує аустеніт проти хлоридного корозійного розтріскування (SCC). Класичний поріг стійкості до хлоридів SCC в аустенітній нержавіючій сталі становить ~20% Ni при температурах вище 60 градусів. AL-6XN значно перевищує це на 24%; 254 SMO знаходиться нижче нього на 18%.
2. Покращує зниження кислотостійкості.
3. Підвищує пластичність металу шва.





Власність	AL-6XN (N08367)	254 SMO (S31254)	Інженерне значення
Міцність на розрив (МПа)	Більше або дорівнює 690 (тип. 740–800)	Більше або дорівнює 650 (тип. 680–720)	AL-6XN ~10% вище → тонша стінка
Межа текучості 0,2% (МПа)	Більше або дорівнює 310 (тип. 380–430)	Більше або дорівнює 300 (тип. 340–380)	Подібний; обидва ~2× стандартний 316L
Подовження (%)	Більше або дорівнює 30 (тип. 45–50)	Більше або дорівнює 35 (тип. 40–50)	Обидва мають відмінну пластичність
Твердість (HB)	Менше або дорівнює 241 (тип. 200–220)	Менше або дорівнює 223 (тип. 210)	порівнянний; важче, ніж 316L
Ударна в'язкість (J, -196 градусів)	Більше або дорівнює 70	Більше або дорівнює 60	Обидва відмінні при кріогенних температурах
Модуль пружності (ГПа)	200	195	Майже однакові
Щільність (г/см³)	8.04	8.00	Незначна різниця
Теплопровідність (Вт/м·K)	11.9	14	254 SMO трохи краща тепловіддача
Максимальна робоча температура (градус)	427 (800 градусів F, ASME)	~400 (750 градусів F)	AL-6XN вища температура коду ASME
PREN (номінальний)	~46	~43	AL-6XN вища стійкість до точкової корекції





Навколишнє середовище	AL-6XN (N08367)	254 SMO (S31254)	Переможець
Хлоридний піттинг (морська вода навколишнього середовища)	CPT більше або дорівнює 85 градусам (ASTM G48)	CPT більше або дорівнює 80 градусам	AL-6XN
Щілинна корозія (морська вода, 40 градусів)	CCT більше або дорівнює 45 градусам	CCT більше або дорівнює 40 градусам	AL-6XN
Гаряча морська вода (більше або дорівнює 45 градусам, стояча)	Чудово	Добре (незначний)	AL-6XN
Хлорид SCC (80 градусів, 1000 ppm Cl⁻)	Імунна	Низький ризик (Ni<20%)	AL-6XN
H₂S кислий сервіс (NACE MR0175)	Поступливий	Поступливий	Краватка
Сірчана кислота (розведена, менше або дорівнює 20%)	добре	Краще (додавання Cu)	254 SMO
Фосфорна кислота (мокрий процес)	добре	Краще (додавання Cu)	254 SMO
Соляна кислота (розведена, менше або дорівнює 2%)	ярмарок	ярмарок	Краватка
Азотна кислота (концентрована)	добре	добре	Краватка
Каустик (NaOH, 50%)	добре	ярмарок	AL-6XN
Конденсат FGD (змішана кислота + Cl⁻)	Добре (піттинг)	Краще (уніформа)	Залежить- від контексту
High-temp oxidation (>500 градусів)	Не рекомендується	Не рекомендується	Краватка (використовуйте сплав Ni)



Служба морської води: вирішальне середовище

За -температури навколишнього середовища в проточній морській воді (менше або дорівнює 35 градусам) обидва сплави працюють однаково. Розбіжність починається вище 40 градусів або в умовах застою/щілини:

• Стійкість до пітінгу: використовуючи формулу PREN (Cr + 3.3×Mo + 16×N), AL-6XN розраховує приблизно 46 проти 254 SMO 43. Ця різниця в 3 точки перетворюється на перевагу критичної температури пітінгу (CPT) приблизно на 5 градусів для AL-6XN. На практиці AL-6XN протистоїть ініціації точкової корекції до ~85 градусів у стандартному тестуванні ASTM G48, тоді як 254 SMO досягає ~80 градусів.
• Щілинна корозія: вищий вміст нікелю в AL-6XN допомагає підтримувати стабільність пасивної плівки в агресивних мікросередовищах на поверхнях фланців, поверхнях прокладок, зварювальних кінцях і під відкладеннями. Під час лабораторних випробувань відповідно до ASTM G78 AL-6XN демонструє критичну температуру щілини (CCT) приблизно на 5 градусів вище, ніж 254 SMO.
• Корозійне розтріскування під напругою (SCC): це найвагоміша перевага AL-6XN. Вміст нікелю ~24% ставить AL-6XN вище порогового значення 20% Ni, яке зазвичай вважається необхідним для стійкості до трансзернистого хлориду SCC в аустенітних нержавіючих сталях. 254 18% Ni SMO нижче цього порогового значення.





Acid Service: Where 254 SMO Wins

Додавання міді (0,5–1,0%) у 254 SMO дає відчутну перевагу у відновленні кислотних середовищ. У режимі ДДГ плівка конденсату на металевих поверхнях містить розведену H₂SO₄, змішану з хлоридами. У фосфорній кислоті мокрого -процесу 254 SMO показує нижчі рівномірні швидкості корозії, ніж AL-6XN, зазвичай 0,1–0,3 мм/рік проти 0,2–0,5 мм/рік.





Складова витрат	AL-6XN (N08367)	254 SMO (S31254)
Сировина - пластина (USD/кг)	7.0–9.5	6.0–8.0
Сировина - безшовна труба (USD/кг)	12–22	10–18
Сировина - бар (USD/кг)	8–14	7–12
Сировина - арматура (USD/кг)	15–25	13–22
Зварювальні матеріали (USD/кг)	45–65 (ERNiCrMo-3)	45–65 (ERNiCrMo-3)
Преміальна вартість виготовлення порівняно з 316L	+30–50%	+25–40%
Термін служби в морській воді (років)	20–30+	15–25
Термін служби в ВОГ (років)	15–20	15–20





Випадок 1: Морська система охолодження морської води

Проблема: морська платформа Північного моря, температура морської води 8–18 градусів, але на виході теплообмінника досягає 45 градусів. Система має 300+ фланцеві з’єднання, що створюють щілини. Вміст хлоридів 19 000 ppm.
Рекомендовано:AL-6XN
Причина: температура на виході 45 градусів у поєднанні з щілинами на фланцях створює умови, коли вищий CCT AL-6XN і високий вміст нікелю (стійкість до SCC) забезпечують вирішальний запас міцності.





Випадок 2: Скрубер десульфурації димових газів (ДДГ).

Проблема: поглинальна вежа ДДГ електростанції, що працює на вугіллі. Вхідний димовий газ 150–180 градусів, загартований до 60–80 градусів. Конденсат містить розбавлену H₂SO₄ (5–15%), HCl (100–500 ppm) і хлориди (10 000–30 000 ppm).
Рекомендовано:254 SMO
Причина: поєднання конденсату сірчаної кислоти та хлоридів є перевагою 254 SMO. Додавання міді забезпечує чудову стійкість до компонента відновлювальної кислоти, тоді як 6% Mo справляється з хлоридною точкою. 254 SMO має підтверджену 30+-річну історію роботи на європейських заводах FGD.

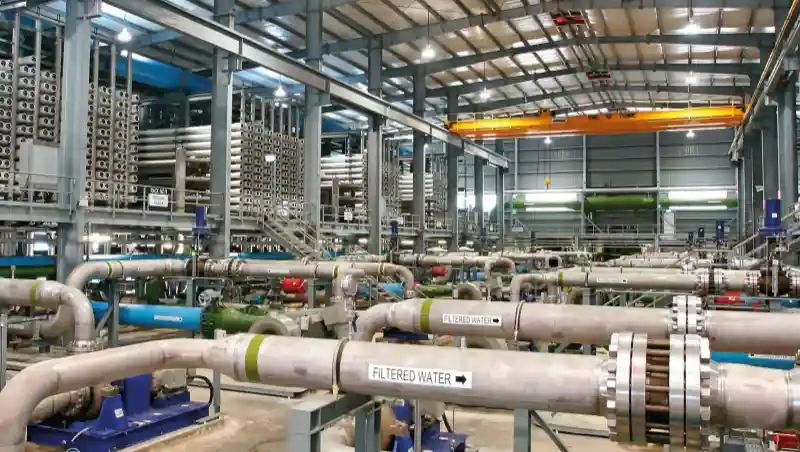

Випадок 3: Корпус опріснювальної RO мембрани

Проблема: багато-ступеневий опріснювальний завод із спалахом і RO на Близькому Сході. Розсіл під високим- тиском при 40–60 градусів, робочий тиск 70 бар, концентрований хлорид (35 000–70 000 ppm).
Рекомендовано:AL-6XN
Причина: поєднання високого тиску, підвищеної температури та концентрованого розсолу створює потрійну загрозу: виточки, щілини та SCC. Вищий межа текучості AL-6XN і стійкість до SCC в діапазоні 40–60 градусів є критичними.



Випадок 4: Обладнання для відбілювання целюлози та паперу

Проблема: Стадія відбілювання ClO₂ на фабриці крафт-целюлози. Технологічна рідина містить діоксид хлору, хлориди (500–2000 ppm), pH 2–4, температура 50–70 градусів.
Рекомендовано:254 SMO
Причина: 254 SMO є промисловим стандартом для відбілювання ClO₂. Окиснювальна природа ClO₂ не впливає на високий вміст нікелю в AL-6XN.





1. У чому головна відмінність AL-6XN від 254 SMO?
Основною відмінністю є вміст нікелю: AL-6XN містить 23,5–25,5% Ni проти 254 SMO 17,5–18,5% Ni. Це надає AL-6XN кращу стійкість до корозійного розтріскування під напругою хлориду та трохи вищий PREN (~46 проти 43) . 254 SMO містить мідь (0,5–1,0%) для кращого зниження кислотостійкості та має позначення EN 1.4547 для європейських проектів.



2. Чи можу я використовувати 254 SMO замість AL-6XN у морській воді?
Так, для морської води-з температурою навколишнього середовища (менше або дорівнює 35 градусам) без проблем із щілинами, обидва працюють однаково. Понад 40 градусів або в системах з багатьма фланцями/прокладками AL-6XN забезпечує більш безпечний запас.



3. Що краще для десульфурації димових газів (ДДГ)?
254 SMO зазвичай є кращим для скруберів FGD, оскільки додавання міді забезпечує кращу стійкість до конденсату сірчаної кислоти.



4. Чи AL-6XN і 254 SMO однакові з 904L?
No. 904L (UNS N08904) — супераустеніт із нижчим-молібденом (4–5% Mo) з PREN ≈ 36. AL-6XN і 254 SMO мають 6% Mo та PREN > 42.



5. Який присадний метал використовувати для зварювання АЛ-6ХН або 254 СМО?
В обох сплавах використовується присадний метал ERNiCrMo-3 (сплав 625 / інконель 625) (дрот AWS A5.14 ERNiCrMo-3, електрод AWS A5.11 ENiCrMo-3). Для критичних умов використання ERNiCrMo-4 (наповнювач C-276) забезпечує вищий запас корозії. Ніколи не використовуйте наповнювач ER316L або ER309L.



6. Чи відповідає AL-6XN або 254 SMO вимогам NACE MR0175 для роботи з кислими речовинами?
Так, обидва сплави перераховані в NACE MR0175 / ISO 15156 для використання в кислих умовах у відпаленому стані з твердістю менше або дорівнює HRC 22. Жоден не потребує PWHT для відповідності умовам у кислих умовах, за умови-стану при поставці — це відпалений розчин.



7. Чому AL-6XN дорожчий за 254 SMO?
Вищий вміст нікелю в AL-6XN (24% проти 18%) робить його більш чутливим до цін на нікель на LME. За поточних цін на нікель (16 000–17 500 доларів США за тонну) додаткові 6% Ni додають приблизно 1,00–1,50 доларів США/кг до вартості сировини.



8. Чи можна зварювати AL-6XN до 254 SMO?
так Використовуйте наповнювач ERNiCrMo-3 (Inconel 625) для різного з’єднання. Зварювальний наплав матиме хімічний зв’язок між двома основними металами з достатньою стійкістю до корозії. Ніякого спеціального попереднього нагрівання або PWHT не потрібно.



9. Яке температурне обмеження для AL-6XN проти 254 SMO?
AL-6XN схвалено ASME до 427 градусів (800 градусів F); 254 SMO зазвичай обмежується до ~400 градусів (750 градусів F). Обидва не слід використовувати вище 500 градусів через ризик окрихчення сигма-фази.



10. Чи має 254 SMO стандартне позначення EN?
Так, 254 SMO зазначено як EN 1.4547 (X1CrNiMoCuN 20-18-6) у європейській системі стандартів. Це робить його повністю сумісним з PED 2014/68/EU для обладнання, що працює під тиском на європейських ринках. AL-6XN не має позначення EN - це лише клас ASTM.
