Монель кращий за нержавіючу сталь



Монель проти нержавіючої сталі

Монель не завжди краще нержавіючої сталі. Монель, як правило, є кращим вибором для висококорозійних середовищ, що включають морську воду, фтористоводневу кислоту та деякі хімічні розчини. Нержавіюча сталь зазвичай є більш економічною та універсальною для загального промислового трубопроводу, харчової промисловості, будівництва та багатьох хімічних застосувань.



Вимога	Рекомендований матеріал	Причина
Текуча морська вода вище 2 м/с або тепла морська вода вище 40 градусів	Монель 400	Імунні до хлориду SCC; протистоїть ерозії-корозії, де 316L має ямки та тріщини
Плавикова кислота будь-якої концентрації	Монель 400	Еталонний сплав для алкілування HF; 316L швидко кородує
Азотна кислота, хромова кислота, вологий хлор	316L / 304L	Монель розчиняється. Не вказуйте це
Гаряча каустична сода (NaOH) вище 60 градусів	Монель 400	Промисловий еталонний сплав до 290 градусів; 316L страждає від їдкого SCC
Застійна або низько{0}}швидкісна морська вода нижче 30 градусів	316L або дуплекс 2205	Перевага Монеля втрачена; ризик утворення щілин існує в обох
Атмосфера морська, зона бризок, прісноводна	316L	Ціна на монель у 5-7 разів дорожча за умови відсутності послуги
Кислий службовий H2S	Монель 400 (35 HRC cap)	Відповідає вимогам NACE MR0175 / ISO 15156-3 Додаток A.8
Бюджет є вирішальним обмеженням	316L	Така сама форма продукту від однієї-п’ятої до однієї-сьомої вартості
Зварювання-важких виробів	316L	Monel потребує нікель-мідного наповнювача та суворішого контролю надходження тепла
Трубки теплообмінника, морська вода	Монель 400	Вища теплопровідність (21,8 проти 16,3 Вт/м·K) плюс стійкість до корозії





Монель - це група нікелевих сплавів, які в основному складаються з нікелю (від 52 до 67%) і міді з невеликою кількістю заліза, марганцю, вуглецю та кремнію. (Сплави з вмістом міді 60% і більше називаються мельхіор.)



• Монель 400: часто використовується в хімічній та морській промисловості
• Monel K-500: ідеально підходить для муфт нафтових свердловин і валів морських насосів.



Міцніші за чистий нікель, сплави Монель стійкі до корозії багатьма агентами, включаючи швидкоплинну морську воду. Їх можна легко виготовити гарячою- та холодною-обробкою, механічною обробкою та зварюванням.



Монель – це твердий-бінарний сплав. Оскільки нікель і мідь взаємно розчиняються в усіх пропорціях, це однофазний-сплав. Порівняно зі сталлю монель дуже складно обробляти, оскільки він-твердіє дуже швидко. Його потрібно перевертати та працювати на низьких обертах і низькій швидкості подачі. Він стійкий до корозії та дії кислот, а деякі сплави можуть витримувати вогонь у чистому кисні. Він зазвичай використовується в умовах високої корозії. Невеликі добавки алюмінію та титану утворюють сплав (К-500) з такою ж стійкістю до корозії, але з набагато більшою міцністю завдяки утворенню гамма-випромінювань під час старіння. Монель зазвичай набагато дорожчий, ніж нержавіюча сталь.



Сплав Монель 400 має питому вагу 8,80, діапазон плавлення 1300–1350 градусів, електропровідність приблизно 34% IACS і (в відпаленому стані) твердість 65 за Роквеллом B^.Сплав монель 400 відрізняється своєю міцністю, яка зберігається в значному діапазоні температур.



Сплав монель 400 має відмінні механічні властивості при мінусових температурах. Міцність і твердість збільшуються лише з незначним погіршенням пластичності або ударостійкості. Сплав не зазнає переходу-в-крихкість навіть при охолодженні до температури рідкого водню. Це різко контрастує з багатьма чорними металами, які є крихкими при низьких температурах, незважаючи на їх підвищену міцність.



Стандарти продукції: ASTM B127 (плита, лист, смуга), ASTM B164 (пруток, пруток, дріт), ASTM B165 (безшовні труби та труби), ASTM B725 (зварні труби), ASTM B564 (поковки та ковані фланці), ASTM B366 (трубопровідна арматура, клас WPNC). Європейський еквівалент позначення 2.4360 / NiCu30Fe. Китайське позначення NCu30. Поставляється у вигляді монель круглого прутка, плити, безшовних і зварних труб, поковок.





Нержавіюча сталь – це сплав-на основі заліза, що містить хром. Хром забезпечує утворення тонкої пасивної оксидної плівки на поверхні матеріалу, тим самим допомагаючи нержавіючій сталі протистояти іржі та корозії. Різні сорти нержавіючої сталі містять різні пропорції хрому, нікелю, молібдену, вуглецю, азоту та інших легуючих елементів.



«Нержавіюча сталь» - це не один матеріал. Це сімейство, що охоплює 304, 316, 316L, 317L, 321, 347, дуплекс 2205, супердуплекс 2507 і 904L, з вмістом нікелю від 4% до 25% і дюжиною різних профілів властивостей.



316L (UNS S31603) — це низько{2}}вуглецева аустенітна нержавіюча сталь із 16-18% хрому, 10-14% нікелю та 2-3% молібдену. Його захистом є пасивна плівка оксиду хрому товщиною приблизно 1-3 нанометри, яка самовідновлюється у присутності кисню.



Стандарти продукції: ASTM A240 (плита), ASTM A276 / A479 (бар), ASTM A312 (труба), ASTM A182 (поковки та фланці), ASTM A403 (фітинги). У порівнянні Monel 400 і 316L, яке проходить через цю статтю, це клас Monel, з яким порівнюють. Звичайні форми постачання включають круглий пруток з нержавіючої сталі 316L, плиту та безшовну трубу.



Технічне значення: Monel 400 – це нікелевий-мідний сплав без хрому, захищений нікелевою-плівкою з оксиду міді, яка працює в умовах відновлення. 316L – це сплав на основі-заліза, захищений плівкою з оксиду хрому, яка працює в умовах окислення.

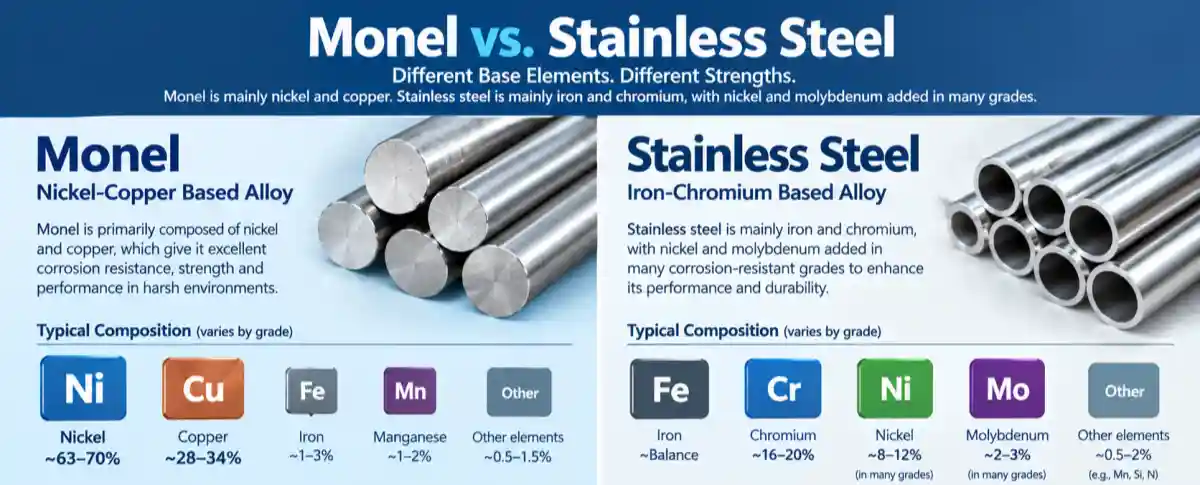

елемент	Монель 400 (N04400), %	316L (S31603), %	Чому це важливо
Ni	63,0 хв (включно з Co)	10.0-14.0	Нікелева матриця Monel є бар'єром від корозії та основним фактором витрат. У 316L нікель стабілізує фазу аустеніту
Cu	28.0-34.0	не вказано (залишок)	Визначальна добавка Монель. Стійкий до HF і відновних кислот; також причина, чому окислювачі руйнують сплав
кр	2,0 макс	16.0-18.0	Весь захист 316L виготовлено з хрому. Монель свідомо майже немає
пн	не вказано	2.00-3.00	Підвищує стійкість до точкової корекції 316L у хлоридах. Внесок PREN близько 6,6-9,9 балів
Fe	2,5 макс	баланс	Монель шапки щільно припрасувати; залізо розбавляє нікель-мідна плівка. 316Залізна основа L — це те, чому вона дешева
C	0,30 макс	0,030 макс	Карбоновий ковпачок 316L запобігає сенсибілізації зварних швів. Монель витримує набагато більше вуглецю
Мн	2,0 макс	2,00 макс	Розкислення в обох. У монелі марганець також зв'язує залишкову сірку
Si	0,50 макс	0,75 макс	Розкислення
S	0,024 макс	0,030 макс	Сірка викликає гарячу короткочасність під час кування з монеля, тому на практиці розплав контролюється жорсткіше
N	не вказано	0,10 макс	Залишок 316 л. Це не навмисне додавання, як у двосторонніх класах







Власність	Монель 400(відпалений)	316L (відпалений)
Міцність на розрив	480 МПа мін	485 МПа мін
Межа плинності (0,2%)	195 МПа мін. плита / 170 МПа мін. пруток і поковки	170 МПа мін
Подовження	35% мін	40% мін
Твердість	60-75 HRB типовий / 110-150 HB	95 HRB макс
Щільність	8,80 г/см³	7,98 г/см³
Модуль пружності	179 ГПа	193 ГПа
Теплопровідність	21.8 W/m·K	16.3 W/m·K
Діапазон плавлення	1300-1350 градусів	1370-1400 градусів
Температура Кюрі	21-49 градусів	не-магнітний (аустенітний)
Корисна робоча температура	приблизно до 480 градусів безперервно	приблизно до 425-450 градусів для 316L у корозійному режимі
Зміцнення холодної роботи	Сильний	Помірний
Жорсткість для кислих умов	35 HRC	22 HRC





Навколишнє середовище	Монель 400	316L	Переможець
Проточна морська вода, температура навколишнього середовища до 50 градусів	Відмінно, нижче 0,025 мм/рік приблизно до 8 м/с	Добре, але ями та тріщини в-зонах низької швидкості	Монель 400
Застійна морська вода, щілинна геометрія	Добре, з ризиком біообростання	Погано, ймовірна щілинна корозія	Монель 400, незначно
Хлоридне корозійне розтріскування вище 60 градусів	Імунна	Сприйнятливий	Монель 400
Плавикова кислота, всі концентрації до 120 град	Відмінно, нижче 0,05 мм/рік (безводний, до 230 градусів)	Швидка міжзернова атака	Монель 400, із великим відривом
Каустична сода (NaOH), усі концентрації до 290 градусів	Еталонний сплав промисловості	Хороший при низькій температурі, ризик каустичної SCC у гарячому та концентрованому вигляді	Монель 400
Деаерований розбавлений H2SO4 і HCl	добре	добре	Краватка
Газована сірчана кислота	Погано вище приблизно 1,5 м/с; атакує мідь	Помірний	316L
Азотна кислота (HNO3) вище 10%	Погано - розчиняється	Добре до відмінно	316L, рішуче
Хромова кислота, хлорне залізо, солі міді	Бідний	Від середнього до хорошого	316L
Вологий газоподібний хлор	Бідний	Помірний	316L
Газований аміак з проникненням кисню	Поганий - утворює розчинні комплекси міді-аміаку	добре	316L
Ртуть і солі ртуті	Виключено - об’єднання та SCC	Прийнятно з обережністю	316L
Кислий службовий H2S	Відмінно, NACE кваліфіковано до 35 HRC	Прийнятно до 22 HRC з обмеженнями	Монель 400
Високо{0}}температурне окислення, понад 540 градусів	Прискорюється окислення	Добре приблизно до 800 градусів (стійкість до накипу)	316L
Стійкість до біообростання	Природно стійкий	Біологічне обростання сприяє ураження щілин	Монель 400
Прісна вода, пара, конденсат	Чудово, але-занадто детально	Чудово та економічно-	316L



Чому Monel перемагає у текучій морській воді, а 316L – ні?

Відмова 316L у морській воді не є рівномірною корозією; загальна швидкість корозії сплаву в морській воді низька. Відмови полягають у локалізованій - точковій і щілинній корозії, де пасивна плівка відчуває нестачу кисню, і розтріскуванні під впливом хлоридної корозії, коли температура металу піднімається вище приблизно 60 градусів під дією напруги розтягування. Monel 400 не має жодного режиму відмови, оскільки його захист не залежить від наявності кисню, а його нікель-мідна матриця стійка до хлориду SCC. Розрізнення має комерційне значення: компонент із морської води 316L не виходить з ладу через повільне розрідження, він виходить з ладу через перфорацію на поверхні прокладки або розтріскування на зварному шві, зазвичай без попередження.

Чому монель втрачає до 316 л в окислюючих кислотах, і втрачає дуже сильно?

Азотна кислота, хромова кислота, хлорид заліза, солі міді та вологий хлор окислюють мідь у поверхневій плівці Монеля з Cu(I) до розчинної Cu(II). Плівка відходить, і сплав кородує зі швидкістю, що вимірюється в міліметрах на рік. Посудина об’ємом 316 л у 40% азотній кислоті – це звичайна робота, яка триває-десятиліттями. Судно Monel 400 у тій самій службі є плановою несправністю.





Витратна складова	Монель 400	316L
Плита / лист, FOB Китай	22-32 дол./кг	3,2-5,2 дол./кг
Круглик, FOB Китай	24-36 дол./кг	4,0-6,5 дол./кг
Безшовні труби, FOB Китай	30-48 дол./кг	5,5-9,5 дол./кг
Ковані фланці та фітинги	34-55 дол./кг	6,5-11 дол./кг
Монель К-500 преміум понад 400	15-25%	не застосовується
Вартість зварювання та виготовлення	1,5-2,5x 316л праці	Базовий рівень
Типова доступність / час виконання	4-10 тижнів, обмежена база млина	2-5 тижнів, широкий





Застосування 1: блок HF алкілування, нафтопереробний завод.

• Проблема: фтористоводнева кислота в усіх концентраціях, плюс ризик викиду, який справді небезпечний для людей, а не лише для обладнання.
• Рекомендовано: Monel 400 для клапанів, трубопроводів і внутрішніх частин, що змочуються.
• Причина: фторид впливає на пасивацію хрому, тому нержавіюча сталь швидко кородує через міжкристальну атаку в цьому режимі. Monel 400 утримується нижче 0,05 мм/рік у безводній HF до 230 градусів. API RP 751 формує галузеву практику тут, і надбавка до вартості матеріалів є тривіальною поряд з обґрунтуванням безпеки.



Застосування 2: шахта підйомного насоса морської води, опріснювальна установка.

• Проблема: тепла аерована морська вода з температурою 38 градусів, захоплення піском, кавітація внаслідок повторного циклу запуску-зупинки та безперервне механічне навантаження.
• Рекомендовано: вал Monel 400 із робочим колесом із нікель-алюмінію-бронзи або мельхіору та компенсаційними кільцями.
• Причина: 316L тут виходить з ладу через кавітацію-під впливом точкової ямки, втомних тріщин поблизу шпоночного паза та гальванічної взаємодії. Monel 400 витримує циклічні навантаження завдяки своїй міцності та низькій чутливості до надрізів, а також стабільно поєднується зі сплавами на основі міді-, оскільки гальванічні потенціали близькі. Тепла морська вода плюс аерація плюс витрати на час простою – це те поєднання, де наведений вище випадок TCO фактично справедливий.





Застосування 3: Випарник каустичної соди та транспортна лінія, установка хлор-лугу.

• Проблема: 50% NaOH при 85 градусах, з концентрованим їдким розчином на етапі випарника.
• Рекомендовано: монель 400 зі зварювальними швами-знятим напруги вище приблизно 60 градусів і високою концентрацією.
• Причина: Монель 400 є промисловим еталонним сплавом для каустичної кислоти до 290 градусів . 316L справляється з каустичною речовиною за температури навколишнього середовища, але поступово стає вразливою до корозійного розтріскування під дією їдкого напруги, коли температура та концентрація зростають. Зауважте, що зняття напруги не є обов’язковим у агресивному куті цієї послуги, як для Монелі, так і для нержавіючої сталі.



Застосування 4: лінія перекачування азотної кислоти, установка для обробки добрив або металу.

• Проблема: 40% HNO3 при 60 градусах, кислота-окислювач.
• Рекомендовано: 316 л або 304 л.
• Причина: це випадок, який підтверджує тезу. Монель 400 швидко кородує в азотній кислоті, що перевищує приблизно 10%, оскільки окислювач розчиняє мідь у її захисній плівці. Сорт нержавіючої сталі є дешевшим і значно довшим-. Якщо ви використовуєте азотну кислоту, перестаньте читати про монель.



Застосування 5: Устя свердловини та свердловинні компоненти кислого газу.

• Проблема: вологий H2S під тиском і температурою з ризиком розтріскування під напругою сульфіду,-зумовленого твердістю.
• Рекомендовано: Monel 400, кваліфікований до 35 HRC максимум; Monel K-500, де потрібна більш висока міцність і твердість можна контролювати.
• Причина: Monel 400 кваліфікується відповідно до NACE MR0175 / ISO 15156-3 Додаток A.8, і його обмеження 35 HRC є більш щедрим, ніж обмеження 22 HRC, яке обмежує 316L. Цей додатковий запас твердості є справжньою інженерною перевагою в кислому колодязі.



Застосування 6: Перила, пішохідні доріжки та конструктивні елементи прибережної ділянки.

• Проблема: вплив морської атмосфери з бризками солі, без занурення, без потоку.
• Рекомендовано: 316L або дуплекс 2205 для вищих-хлоридних або гарячих місць.
• Причина: тут вказівка ​​Monel є чистим марнотратством. Атмосферна морська корозія є окислювальним станом, у якому монель найгірший, а механічні навантаження незначні. 316L працює добре, а дуплекс 2205 працює ще краще за частку ціни монель.





З: Яка різниця між монель та нержавіючою сталлю?

Відповідь: Монель (сплав, в основному складається з нікелю та міді) і нержавіюча сталь (в основному складається з заліза, хрому та нікелю) належать до принципово різних систем сплавів. Монель забезпечує набагато кращу стійкість до корозії в морській воді та хімічних агентів (кислот і лугів) порівняно зі стандартними нержавіючими сталями (як-от марок 304 і 316), хоча вартість його закупівлі значно вища-часто в кілька разів порівняно з високоякісною-нержавіючої сталі. У той час як нержавіюча сталь пропонує кращу-ефективність для більшості звичайних конструкцій, монель є матеріалом вибору для надзвичайно корозійних середовищ, таких як морська техніка, клапани для хімічної обробки та морські шахти.



Питання: «Я розробляю систему трубопроводів для морської води. Чи варто витрачати бюджет на Monel K500 чи зупинитися на супердуплексній нержавіючій сталі?»

A: Для систем трубопроводів для морської води, хоча як Super Duplex (наприклад, UNS S32750/S32760), так і Monel забезпечують стійкість до хлоридного корозійного розтріскування, Monel демонструє чудову стійкість до біологічного обростання та точкових утворень у стоячій морській воді, що робить його особливо придатним для компонентів з високим ризиком щілинної корозії, таких як болти та кріплення.



З: Чи монель значно більш схильний до наклепу під час механічної обробки, ніж нержавіюча сталь 316?

Відповідь: Оброблюваність монель справді є складнішою, ніж аустенітна або феритна нержавіюча сталь, що вимагає низьких швидкостей різання, високої швидкості подачі та верстатів із чудовою жорсткістю. Вибираючи матеріали, не слід сліпо вибирати монель як "-рішення для єдиного вікна"; натомість слід встановити баланс вартості-продуктивності на основі таких факторів, як швидкість потоку текучого середовища, температура та концентрація хлорид-іонів.



З: Чи монель кращий, ніж нержавіюча сталь, для морських застосувань?

A: Так. Монель забезпечує чудову стійкість до морського біологічного обростання, швидкісної корозії та хлоридного{1}}корозійного розтріскування порівняно зі стандартними аустенітними нержавіючими сталями, як-от 304 або 316. Однак 316L, дуплекс 2205 або супердуплексну нержавіючу сталь також можна використовувати залежно від рівня хлориду, температури, напруги та бюджету.



Q: Чи можу я замінити Monel 400 на 316L?

A: Іноді, але не як загальна заміна.

Для водопроводу з м’яким хімічним складом може підійти 316L. Для HF, гарячої їдкої речовини або вимогливого морського впливу пряма заміна може створити неприйнятний ризик корозії.



З: Яка різниця між нержавіючої сталлю Monel 400 і 316L?

A: Monel 400 – це нікелевий-мідний сплав із мінімум 63% нікелю та 28-34% міді та без хрому, захищений нікелевою-плівкою з оксиду міді. 316L – це аустенітна нержавіюча сталь на основі заліза з 16-18% хрому, 10-14% нікелю та 2-3% молібдену, захищений пасивною плівкою оксиду хрому. Монель працює у відновних умовах; 316L працює в окисних умовах.



Про Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE є-відомим продавцем і експортером. Ми є постачальником матеріалів із нержавіючих/вуглецевих/нікелевих сплавів із 15+ досвідом експорту. Ми не лише надаємо труби, пластини, круглі прутки, а й фітинги, фланці тощо. Зв’яжіться з нами для отримання додаткової інформації та цін безкоштовно.





✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (позитивна ідентифікація матеріалу)

✅Ультразвукове випробування (згідно ASME VIII)

✅Перевірка третьою-стороною (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156



Автор: Хлоя Пу

5+ років професійного досвіду в металургійній промисловості з нержавіючої сталі, нікелевих сплавів і вуглецевої сталі

Останнє оновлення: 16 вересня 2026 р. (за пекінським часом)



Посилання та джерела

1. Стандартні специфікації ASTM B127 / ASME SB127 - для пластин, листів і смуг із нікель-мідного сплаву (UNS N04400)

2. Стандартні специфікації ASTM B164 / ASME SB164 - для прутка, прутка та дроту з нікель-мідного сплаву

3. Стандартні специфікації ASTM B165 / ASME SB165 - для безшовних труб із нікель-мідного сплаву

4. Стандартні специфікації ASTM B564 / ASME SB564 - для поковок із нікелевих сплавів

5. Стандартні специфікації ASTM B366 / ASME SB366 - для фітингів із кованого нікелю-заводського виробництва та нікелевих сплавів

6. ASTM A240 / ASME SA240 - Стандартні специфікації для хрому та хром-нікелевої нержавіючої сталі, пластини, листи та стрічки

7. Стандартні специфікації ASTM A312 / ASME SA312 - для безшовних, зварних і холоднооброблених труб з аустенітної нержавіючої сталі

8. NACE MR0175 / ISO 15156-3 - Нафтова та газова промисловість: матеріали для використання в середовищах, що містять H2S-, Додаток A.8 (нікель-мідний сплав 400)

9. API RP 751 - Безпечна експлуатація установок алкілування фтористоводневої кислоти

10. ASME B31.3 - Трубопроводи процесу

11. Special Metals Corporation - технічний паспорт Monel Alloy 400

12. Лондонська біржа металів - Офіційні ціни LME, 15 вересня 2026 р. (готівковий нікель 16 130 доларів США/т; готівковий мідь 14 044,50 доларів США/т)

13. Лондонська біржа металів - LME Molybdenum (Platts), 9 вересня 2026 р. (33,49 дол. США/фунт)

14. Специфікація AWS A5.14 - для нікелевих і нікелевих-сплавів неоголених зварювальних електродів і стрижнів
