Яка різниця між трубою та трубкою
Aug 18, 2020
У чому різниця між трубою та трубкою?
Люди вживають слова труба і труба взаємозамінні, і вони думають, що обидва вони однакові. Однак є істотні відмінності між трубою та трубкою.
Коротка відповідь: ТРУБА - це кругла трубка для розподілу рідин та газів, позначена номінальним розміром труби (NPS або DN), що є приблизним показником пропускної здатності труби; ТРУБКА - це кругла, прямокутна, квадратна або овальна порожниста секція, виміряна зовнішнім діаметром (OD) і товщиною стінки (WT), виражена в дюймах або міліметрах.

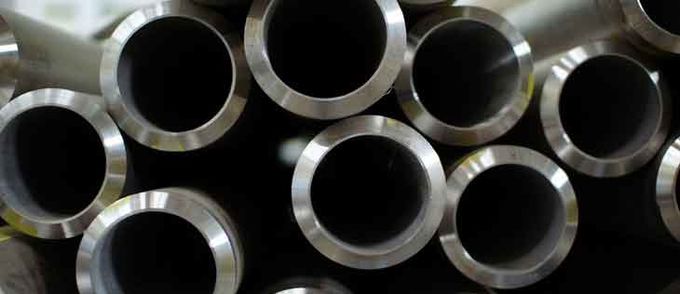

Що таке труба?
Труба - це порожнистий переріз із круглим перетином для транспортування продуктів. Продукція включає рідини, газ, пелети, порошки тощо.
Найважливішими розмірами труби є зовнішній діаметр (OD) разом з товщиною стінки (WT). OD мінус 2 рази WT (графік) визначають внутрішній діаметр (ID) труби, який визначає рідинну ємність труби.
Приклади фактичних OD та ID
Фактичний зовнішній діаметр
NPS 1 фактична OD =1,5 / 16 ГГ quot; (33,4 мм)
NPS 2 фактична OD =2,3 / 8 ГГ quot; (60,3 мм)
NPS 3 фактична OD =3½" (88,9 мм)
NPS 4 фактична OD =4½" (114,3 мм)
NPS 12 фактична OD =12¾" (323,9 мм)
NPS 14 фактична OD =14 ГГ quot; (355,6 мм)
Фактичний внутрішній діаметр 1-дюймової труби.
NPS 1-SCH 40=OD33,4 мм -WT. 3,38 мм - ID 26,64 мм
NPS 1-SCH 80=OD33,4 мм -WT. 4,55 мм - ID 24,30 мм
NPS 1-SCH 160=OD33,4 мм -WT. 6,35 мм - ІД 20,70 мм
Як визначено вище, внутрішній діаметр визначається діаметром зовнішньої сторони (OD) і товщини стінки (WT).
Найважливішими механічними параметрами для труб є показник тиску, межа текучості та пластичність.
Стандартні комбінації номінальних розмірів труб та товщини стінки (графік) охоплюються специфікаціями ASME B36.10 та ASME B36.19 (відповідно, вуглецеві та сплавні труби та труби з нержавіючої сталі).

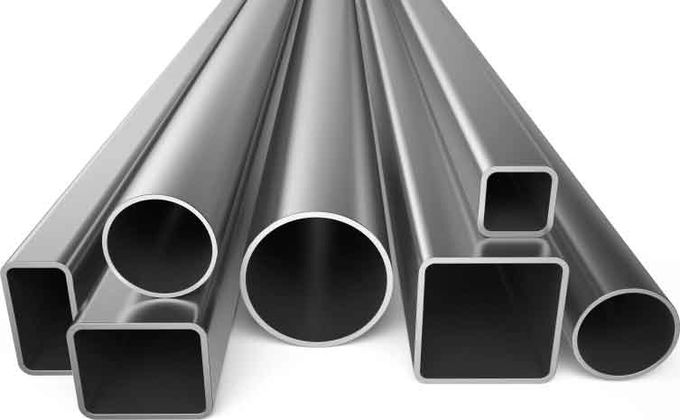

Що таке Трубка?
Назва TUBE відноситься до круглих, квадратних, прямокутних та овальних порожнистих секцій, які використовуються для обладнання під тиском, для механічного застосування та для контрольно-вимірювальних систем.
Трубки вказані із зовнішнім діаметром та товщиною стінки, в дюймах або в міліметрах.
Труба проти трубки, 10 основних відмінностей
| ТРУБА проти ТРУБКИ | СТАЛЕВА ТРУБА | СТАЛЬНА ТРУБКА |
| Основні розміри (діаграма розмірів труб і труб) | Найважливішими розмірами труби є зовнішній діаметр (OD) разом з товщиною стінки (WT). OD мінус 2 рази WT (ГРАФІК) визначають внутрішній діаметр (ID) труби, який визначає рідинну ємність труби. NPS не відповідає справжньому діаметру, це приблизні показники | Найважливішими розмірами для сталевої труби є зовнішній діаметр (OD) і товщина стінки (WT). Ці параметри виражаються в дюймах або міліметрах і відображають справжнє розмірне значення порожнистого перерізу. |
| Товщина стінки | Товщина сталевої труби позначається" Графік" значення (найпоширенішими є Sch. 40, Sch. STD., Sch. XS, Sch. XXS). Дві труби різного NPS та однакового графіка мають різну товщину стінок у дюймах або міліметрах. | Товщина стінки сталевої трубки виражається в дюймах або міліметрах. Для трубок товщина стінки вимірюється також за допомогою номенклатури калібру. |
| Типи труб і труб (фігур) | Тільки круглі | Круглі, прямокутні, квадратні, овальні |
| Асортимент виробництва | Великий (до 80 дюймів і вище) | Вужчий діапазон для НКТ (до 5 дюймів), більший для сталевих труб для механічного застосування |
| Допуски (прямолінійність, розміри, округлість тощо) та міцність труби проти труби | Допуски встановлені, але досить вільні. Сила - не головне занепокоєння. | Сталеві трубки виготовляються з дуже суворими допусками. Під час виробничого процесу трубопроводи проходять декілька перевірок якості, таких як прямолінійність, округлість, товщина стінки, поверхня. Механічна міцність є основною проблемою для труб. |
| Процес виробництва | Труби, як правило, виготовляються на запас за допомогою високоавтоматизованих та ефективних процесів, тобто трубні млини виробляють постійно, а постачальники корму постачають по всьому світу. | Виробництво трубок є більш тривалим і копітким |
| Час доставки | Може бути коротким | Як правило, довше |
| Ринкова ціна | Відносно нижча ціна за тонну, ніж сталеві труби | Вища завдяки меншій продуктивності млинів на годину та суворішим вимогам щодо допусків та перевірок |
| Матеріали | Доступний широкий асортимент матеріалів | Трубки доступні з вуглецевої сталі, низьколегованої, нержавіючої сталі та нікелевих сплавів; сталеві труби для механічного застосування в основному виготовляються з вуглецевої сталі |
| Кінцеві з'єднання | Найпоширенішими є скошені, однотонні та гвинтові кінці | Різьбові та жолобчасті кінці доступні для швидшого з'єднання на місці |
