DN32 1-1/4 дюйма SCH40 з вуглецевої сталі ASTM A234 WPB Коліна з довгим радіусом 90D для труб з вуглецевої сталі Ціна 10
Фітинги для труб з вуглецевої сталі A234 WPB Специфікації Специфікації: ASTM B564 / ASME A234 Розмір: від 1/2" NB до 48" Товщина стінки: SCH5S-SCHXXS
ASTM A234 WPB Довгий радіус 90D Коліна для труб з вуглецевої сталі
ASTM A234 WPB Коліно з довгим радіусом 90 градусів — це з’єднувальна частина з вуглецевої сталі-з стиковим зварюванням, призначена для зміни напрямку трубопроводу на 90 градусів. «Довгий радіус» означає радіус вигину 1,5D (тобто R=1.5 × номінальний діаметр труби).
Технічні характеристики: DN32 (1-1/4 дюйма)|Товщина стінки: SCH40|Довгий радіус (LR, R=1.5D)
матеріал: ASTM A234 WPB вуглецева сталь
Стандартний: ASME B16.9
Композиція: C Менше або дорівнює 0,30|Mn: 0,29–1,60|Si Більше або дорівнює 0,10|P Менше або дорівнює 0,050|S Менше або дорівнює 0,058|Cr Менше або дорівнює 0,40
Механічні властивості: міцність на розрив: 415–655 МПа; Межа текучості: більше або дорівнює 240 МПа; Подовження: більше або дорівнює 22%
Робоча температура: від -29 градусів до 425 градусів
Номінальний тиск: Sch 40 / Sch 80 / XS / XXS
Розміри: 1/2" – 48"
Доставка: Протягом 15–45 днів
Інші типи: коліна, рівні/перехідні трійники, перехідники, хрестовини, заглушки, заглушки
Додатки: нафта і газ, хімічні трубопроводи, парові системи електростанцій, морські трубопроводи
коліно з вуглецевої сталі 90 градусів Ціна за кг (FOB Китай)
| Кількість | Ціна |
|---|---|
| 100 – 500 шт | 1,20 – 1,50 дол./кг |
| 500 – 2000 шт | 1,00 – 1,30 дол./кг |
| 2000+ шт | 0,90 – 1,15 дол./кг |
Будь ласка, дайте мені знати тип продукту, розміри та кількість, які вам потрібні, і я надам вамбезкоштовна пропозиціяпрямо зараз!
Розміри коліна з довгим радіусом ASME B16.9 90
| NPS | DN | OD (мм) | Від центру до обличчя (мм) | SCH40 |
|---|---|---|---|---|
| 1-1/4 | 32 | 42.2 | 48 | 3.56 |
Сертифікати Zhengzhou Huitong Pipeline Equipment Co., Ltd.:
- Сертифікати (ISO 9001, NACE MR0175, відповідність PED)
- Сертифікація-третіх сторін SGS, BV або TÜV
- Сертифікати заводських випробувань (MTC), сумісні з EN 10204 3.1 або 3.2

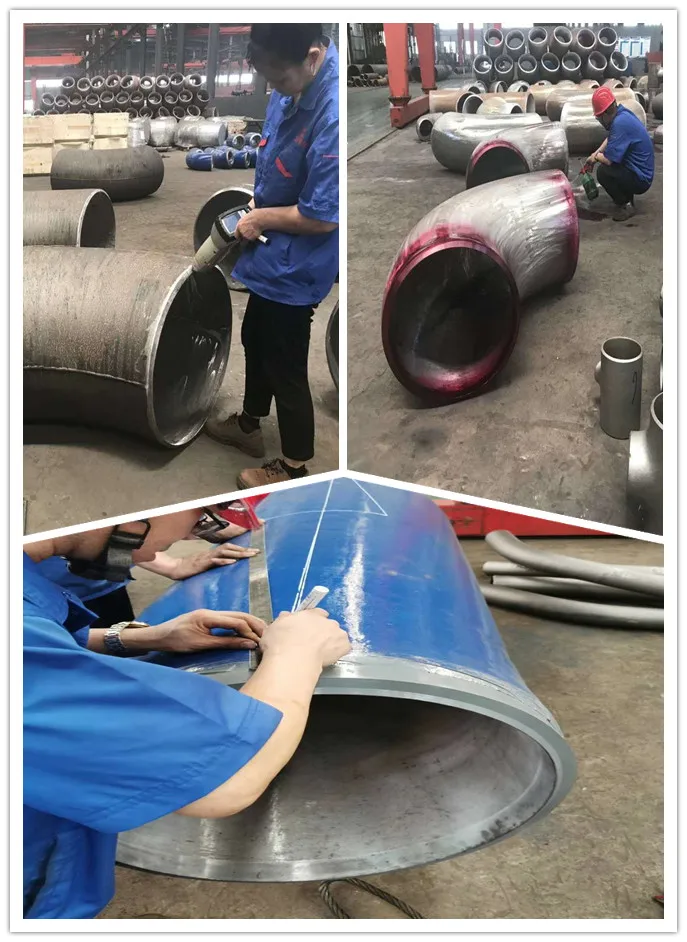

- PMI, UT, ECT та випробування на корозію
Технічні характеристики коліна з вуглецевою сталлю Sch 40 90
| Тип | Довгий / короткий радіус колін 90/45/180 градусів |
| Підключення | Зварювання |
| Розмір | 1/2" до 110" |
| Товщина стінки | STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS тощо. |
| Стандарт розміру | ANSI B16.9, EN10253-2, DIN2605, DIN2616, DIN2615, GOST17375-2001, JIS B2313, MSS SP 75 та ін. |
| Кінець | Скошений кінець, гладкий кінець згідно з ANSI B16.25 |
| матеріал | Вуглецева сталь A234WPB |
| застосування | Нафтохімічна та аерокосмічна промисловість; фармацевтична промисловість; відведення газу; електростанція; суднобудування; очищення води тощо. |
Розміри коліна з вуглецевою сталлю ANSI B 16.9 з довгим радіусом
|
Номінальний розмір труби |
Зовнішній діаметр при скосі, |
Центр-до-кінця, мм (дюйм) |
|
|
90-градусні лікті, |
45-градусні лікті, |
||
|
(NPS) |
мм (дюйми) |
A |
B |
|
1∕2 |
21.3(0.84) |
38(1.50) |
16(0.62) |
|
3∕4 |
26.7(1.05) |
38(1.50) |
19(0.75) |
|
1 |
33.4(1.32) |
38(1.50) |
22(0.88) |
|
11∕4 |
42.2(1.66) |
48(1.88) |
25(1.00) |
|
11∕2 |
48.3(1.90) |
57(2.25) |
29(1.12) |
|
2 |
60.3(2.38) |
76(3.00) |
35(1.38) |
|
21∕2 |
73.0(2.88) |
95(3.75) |
44(1.75) |
|
3 |
88.9(3.50) |
114(4.50) |
51(2.00) |
|
31∕2 |
101.6(4.00) |
133(5.25) |
57(2.25) |
|
4 |
114.3(4.50) |
152(6.00) |
64(2.50) |
|
5 |
141.3(5.56) |
190(7.50) |
79(3.12) |
|
6 |
168.3(6.62) |
229(9.00) |
95(3.75) |
|
8 |
219.1(8.62) |
305(12.00) |
127(5.00) |
|
10 |
273.0(10.75) |
381(15.00) |
159(6.25) |
|
12 |
323.8(12.75) |
457(18.00) |
190(7.50) |
|
14 |
355.6(14.00) |
533(21.00) |
222(8.75) |
|
16 |
406.4(16.00) |
610(24.00) |
254(10.00) |
|
18 |
457.0(18.00) |
686(27.00) |
286(11.25) |
|
20 |
508.0(20.00) |
762(30.00) |
318(12.50) |
|
22 |
559.0(22.00) |
838(33.00) |
343(13.50) |
|
24 |
610.0(24.00) |
914(36.00) |
381(15.00) |
|
26 |
660.0(26.00) |
991(39.00) |
406(16.00) |
|
28 |
711.0(28.00) |
1067(42.00) |
438(17.25) |
|
30 |
762.0(30.00) |
1143(45.00) |
470(18.50) |
|
32 |
813.0(32.00) |
1219(48.00) |
502(19.75) |
|
34 |
864.0(34.00) |
1295(51.00) |
533(21.00) |
|
36 |
914.0(36.00) |
1372(54.00) |
565(22.25) |
|
38 |
965.0(38.00) |
1448(57.00) |
600(23.62) |
|
40 |
1016.0(40.00) |
1524(60.00) |
632(24.88) |
|
42 |
1067.0(42.00) |
1600(63.00) |
660(26.00) |
|
44 |
1118.0(44.00) |
1676(66.00) |
695(27.38) |
|
46 |
1168.0(46.00) |
1753(69.00) |
727(28.62) |
|
48 |
1219.0(48.00) |
1829(72.00) |
759(29.88) |
Розмірні дані отримано зASME B16.9.
Процес виробництва коліна з вуглецевої сталі

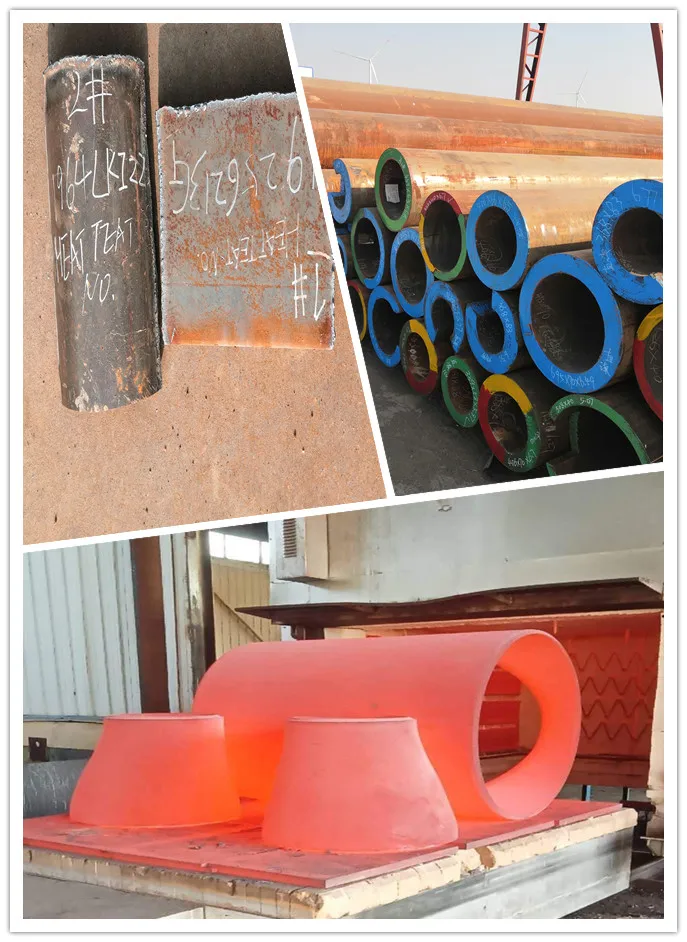

- Сировина: безшовна/зварна сталева труба A234 WPB
- Гаряче формування (індукційне згинання/пресування)
- Термічна обробка (нормалізація: 890–940 градусів)
- Механічна обробка та фаска
- Не{0}}руйнівний контроль (UT/MT/PT)

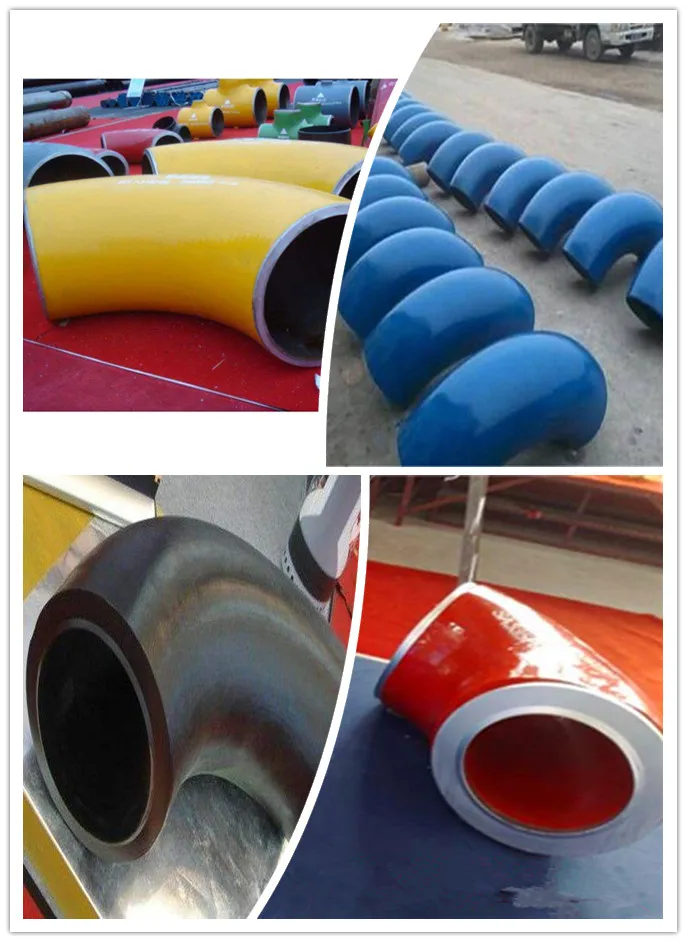

- Обробка поверхні: Чорний лак/Масло проти-іржі
FAQ:
1. Яка середня ціна арматури з вуглецевої сталі?
Зазвичай 0,85–1,60 дол. США за кг залежно від розміру та кількості.
2. Яка різниця між ліктями LR та SR?
LR (довгий радіус) = 1.5D(R=1.5×NPS), нижній перепад тиску.SR (короткий радіус) = 1.0D, компактний для тісних місць.
3. Коліно 90 або 45 градусів краще для дренажу?
Для дренажних систем кращим вибором є коліно під кутом 45 градусів. Згин під кутом 45 градусів забезпечує менший опір рідині та менш схильний до забивання. 90-відводи зі ступенем можна використовувати в ситуаціях, коли простір обмежений.
4. Яка максимальна температура для WPB?
425 градусівбезперервне обслуговування.
5. Чи є безшовні фітинги дорожчими?
Так, зазвичай на 20–40% вище, ніж у зварних фітингів.
6. Безшовні проти зварних колін WPB: що вибрати?
- Безшовні: сильніше, для критичного/високого-тиску (менше або дорівнює 24")
- Зварні: Економічні, більші розміри (більше або дорівнює 26 дюймам)
7. Ви надаєте індивідуальні фітинги?
Так, ми підтримуємо OEM на основі креслень або специфікацій.
