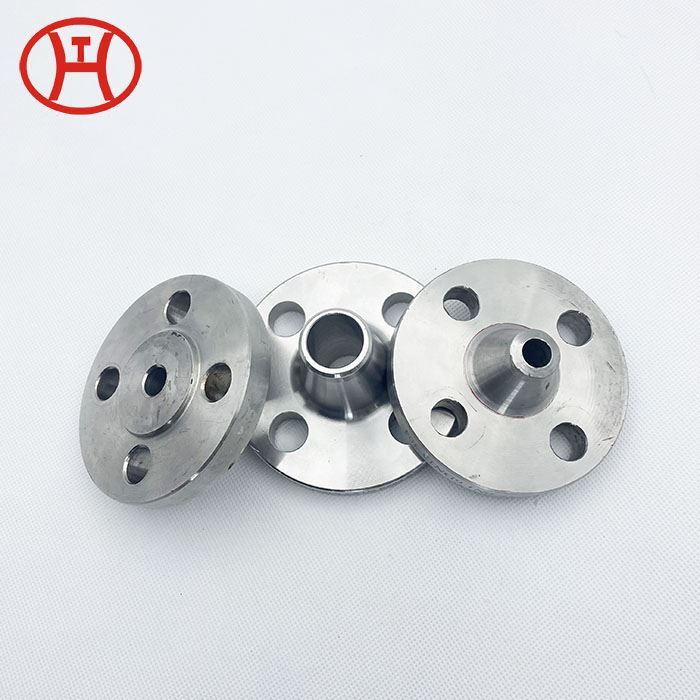

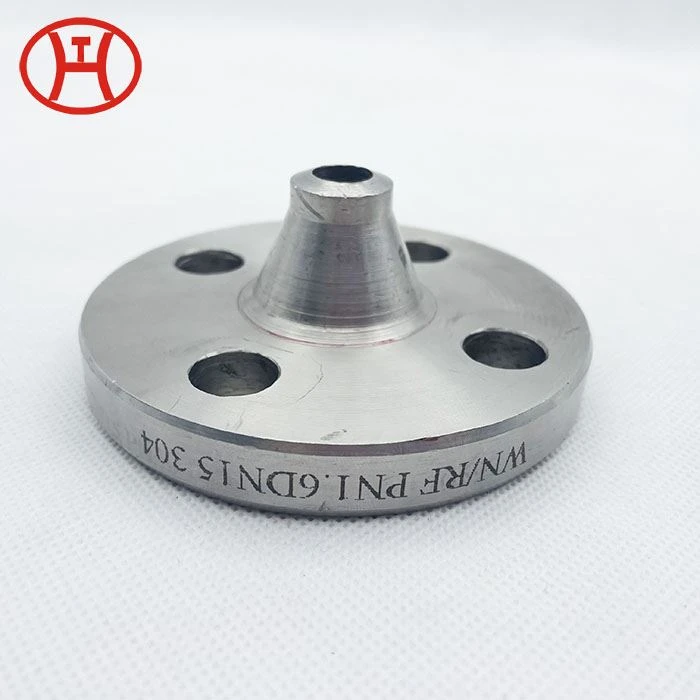

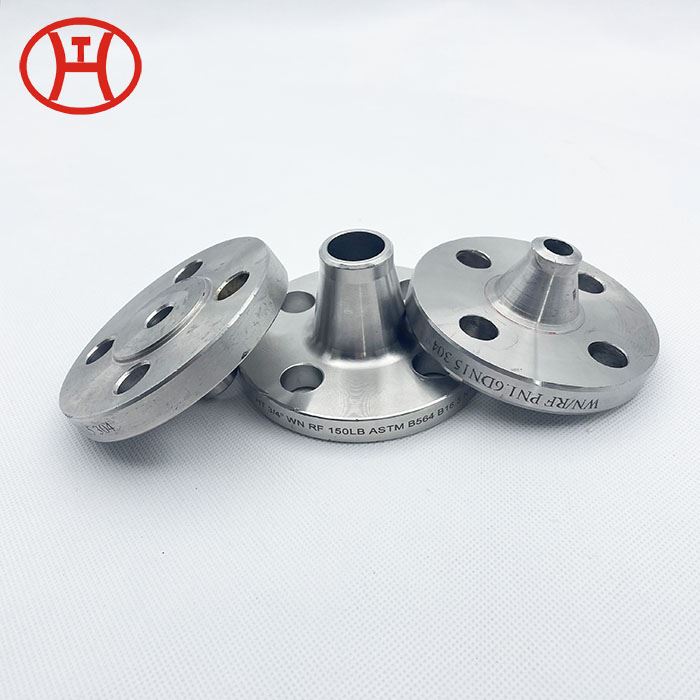

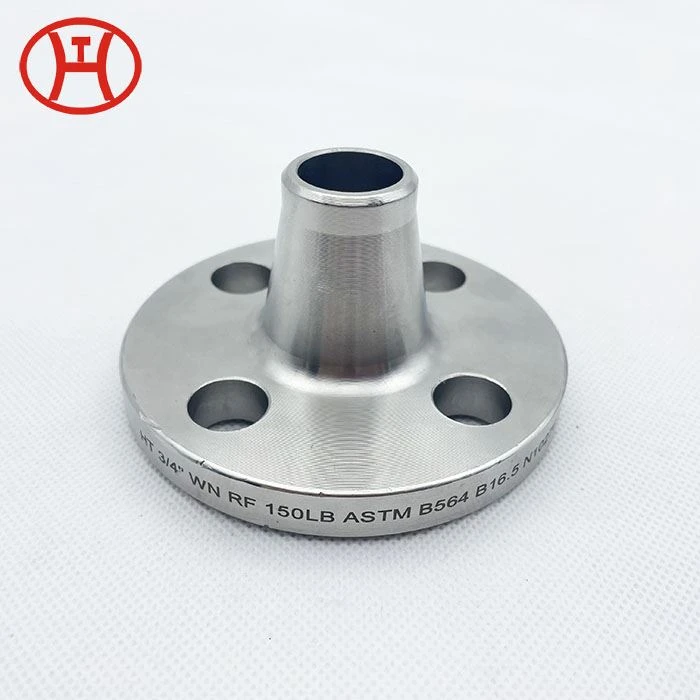

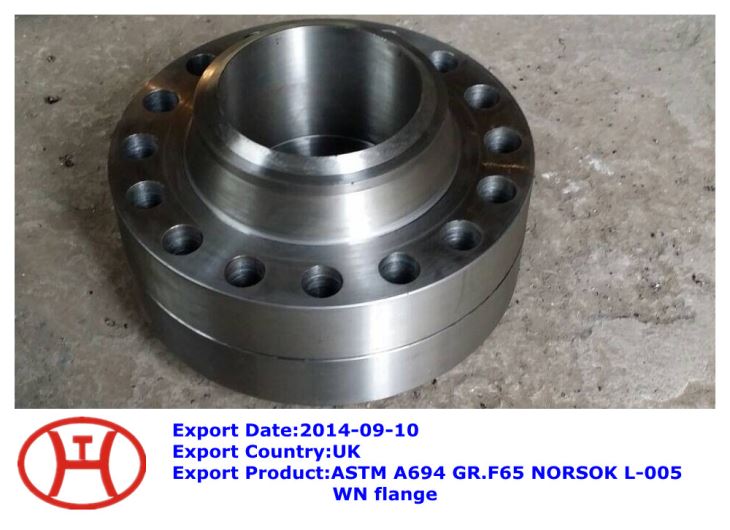

ASTM A694 F65 NORSOK L-005 WN Фланець

Zhengzhou Huitong Pipeline Equipment Co., Ltd. є одним із провідних виробників і постачальників фланців astm a694 f65 norsok l-005 wn у Китаї. Ми щиро вітаємо вас придбати наш фланець astm a694 f65 norsok l-005 wn. Наша фабрика також приймає індивідуальні замовлення. Будь ласка, насолоджуйтеся нашою конкурентоспроможною ціною та чудовим сервісом.

ASTM A694 F65фланець – це високо-компонент із вуглецевої сталі з мінімальною межею текучості 450 МПа. Спеціально розроблені для передачі високого{3}}тиску в нафтовій і газовій промисловості, наші фланці F65 суворо відповідають специфікаціям NORSOK L-005, забезпечуючи чудову продуктивність у суворих морських умовах.

Оцінка матеріалу:ASTM A694 Клас F65 / SA 694 F65
Тип фланця: WN (Зварна горловина)
Стандарти:ASTM A694, ASME B16.5, ASME B16.47, NORSOK L-005
розмір:1/2"-48" / DN10-DN4000
Клас тиску:75#-2500# / PN6-PN100
Тип обличчя:RF (підняте обличчя), RTJ (кільцеве з’єднання), FF (плоске обличчя)
Контроль корозії: NACE MR0175 / ISO 15156 (додатково)

ASTM A694 F65 WN Ціна на фланець 2026

Примітка: великі-розміри-фланців високого тиску мають вищу волатильність ціни. Стандартні продукти NORSOK додають приблизно 15-25% премії. Зв'яжіться з нами для отримання точної пропозиції.

Зв'язатися зараз

Сертифікати Zhengzhou Huitong Pipeline Equipment Co., Ltd.:

✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (позитивна ідентифікація матеріалу)
✅Ультразвукове випробування (відповідно до ASME VIII)
✅Перевірка третьою-стороною (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156



Що таке ASTM A694 F65?



ASTM A694 F65 (еквівалент SA 694 F65) — це -матеріал з вуглецевої сталі з високим виходом, спеціально розроблений для систем трубопроводів високого{5}}тиску. Мінімальна межа текучості становить 450 МПа (65 ksi) з мінімальною міцністю на розрив 530 МПа (77 ksi). Виготовлено відповідно до стандарту ASTM A694, зазвичай використовується з ASME B16.5 або B16.47. NORSOK L-005 — це норвезький стандарт нафтової промисловості для систем аварійного відключення морських платформ (ESD). Цей фланець широко використовується в нафто- і газопроводах, морських платформах, хімічних заводах і морській техніці.



ASTM A694 F65 — це -матеріал з вуглецевої сталі з високим виходом. Порівняно зі звичайними матеріалами, такими як A105 і A350 LF2, F65 пропонує значно вищу межу текучості. A105 має мінімальну межу текучості 205 МПа (30 ksi), тоді як F65 досягає 450 МПа (65 ksi), що приблизно на 120% вище.

ASME SA 694 F65 Хімічний склад і властивості фланців

Хімічний склад ASTM A694, тепловий аналіз, %
Карбон [C]	Менше або дорівнює 0,30
Марганець [Mn]	Менше або дорівнює 1,60
Фосфор [P]	Менше або дорівнює 0,025
Сірка [S]	Менше або дорівнює 0,025
Кремній [Si]	0.15-0.35

1. Легуючі елементи, включаючи Cu, Ni, Cr, Mo, V, Nb і B, повинні бути зазначені, якщо такі є.
2. Жодні обмеження не застосовуються до-згаданих вище елементів поковок A694, виготовлених із вуглецевої або низьколегованої сталі.
3. Поковки ASTM A694, виконані з легованої сталі, повинні відповідати ASTM A707 класу L5.
4. Якщо потрібно, вуглецевий еквівалент CE розраховується відповідно до C+Mn/6+(Cr+Mo+V)/5+(Cu+Ni)/15.



ASTM A694 F65 Механічні та фізичні властивості фланців

Оцінка	Межа текучості мін.		Міцність на розрив хв.		Подовження хв.
	МПа	ksi	МПа	ksi	%
A694 F65 ФЛАНЦІ	450	65	530	77	20





ASTM A694 Gr F65 Процес виготовлення фланців зварної горловини (WN)

Фланці WN зазвичай виготовляють куванням. Фланці приварної горловини з’єднуються з трубою за допомогою стикового шва. Конічна горловина забезпечує поступовий перехід, що зменшує концентрацію напруги. Ця конструкція є кращим вибором для систем трубопроводів високого-тиску та високої{4}}температури.



• Ударна в’язкість: Енергія удару з поздовжнім V-вирізом Шарпі більше або дорівнює 27 Дж при -30 градусах.
• Термічна обробка: нормалізований + загартований або загартований + загартований стан; записи термічної обробки повинні бути простежуваними.
• Не-руйнівний контроль: 100% ультразвуковий контроль (UT) + магнітно-порошковий контроль (MT); Фланці із зовнішнім діаметром, що перевищує або дорівнює DN300, також потребують перевірки на твердість.



Типи фланців, які ми пропонуємо

Тип	Код	Підключення	застосування
Приварити горловину	WN	Зварювання встик	Високий тиск, висока температура, циклічні навантаження
Одягніть-	ТАК	Накинути трубу, приварити	Низький тиск, обмежений простір
Зварний шов	SW	Розтрубне зварювання	Малий отвір, високий тиск
Різьбовий	TH	Різьбове з'єднання	Де зварювання не допускається
Сліпий	BL	Ущільнити кінець труби	Випробування тиском, обслуговування
Накладний суглоб	LJ	Ослаблена втулка на трубі	Часте розбирання



ASTM a694 gr f65 Застосування фланців

• Нафто- і газопроводи
• Офшорні платформи
• Хімічна промисловість: реактор, теплообмінник
• Морська техніка



Посилання на стандарт NORSOK L-005

NORSOK L-005 - це норвезький стандарт нафтової промисловості для фланцевих з'єднань у системах аварійного відключення морських платформ (ESD).



Довідка про час виконання

Стандартні розміри (не-NORSOK): 2-3 тижні

Сертифікована продукція NORSOK L-005: 4-6 тижнів



ASTM A694 F65 VS. ASTM A105 VS. ASTM A350 LF2

• Виберіть A105 для стандартних систем середнього/низького тиску;
• Виберіть LF2 для-низькотемпературного обслуговування;
• Виберіть F65 для вимог високого-тиску або легкої ваги.

Яка різниця між ASTM A694 F65 і A105?

• Відмінністю є межа текучості. F65 має мінімальну межу текучості 450 МПа, що вдвічі більше, ніж у A105 (205 МПа). Для того самого розрахункового тиску фланці F65 можуть бути тоншими та легшими. Високопродуктивні матеріали широко використовуються в нафто- та газопроводах високого тиску.

Що таке фланці NORSOK L-005?

• NORSOK L-005 — це норвезький стандарт нафтової промисловості, спеціально розроблений для фланцевих з’єднань у системах аварійного відключення морських платформ. Він має суворіші вимоги, ніж стандартні специфікації ASTM/ASME, включаючи ударну в’язкість, розмір зерна та відстеження якості. Для морських проектів зазвичай використовуються фланці, сертифіковані NORSOK L-005.

Що краще WN або SO фланець?

• Це залежить від програми. Фланці WN (приварна горловина) використовуються для високого-тиску, високої-температури та циклічних навантажень, де міцність має значення. Фланці SO (насувні-) легше встановлювати та підходять для низьких-тисків або-обмежених місць.

Які зварювальні матеріали слід використовувати для A694 F65?

• A694 F65 зазвичай поєднується зі зварювальними електродами серії AWS A5.5 E8018-C3 або GB/T 5118 E5518-C3.

Про Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE є-відомим продавцем і експортером. Ми є постачальником матеріалів із нержавіючих/вуглецевих/нікелевих сплавів із 15+ досвідом експорту. Ми не лише надаємо труби, пластини, круглі прутки, а й фітинги, фланці тощо. Зв’яжіться з нами для отримання додаткової інформації та цін безкоштовно.
